PERÍCIAS TÉCNICAS

BOLETIM TÉCNICO – 05

A Portaria nº 3214/78 do MTE, em sua NR-15, anexo nº 3 – LIMITES DE TOLERÂNCIA PARA EXPOSIÇÃO AO CALOR, registra no item 2 “Os aparelhos que devem ser usados nesta avaliação são: termômetro de bulbo úmido natural, termômetro de globo e termômetro de mercúrio comum”.

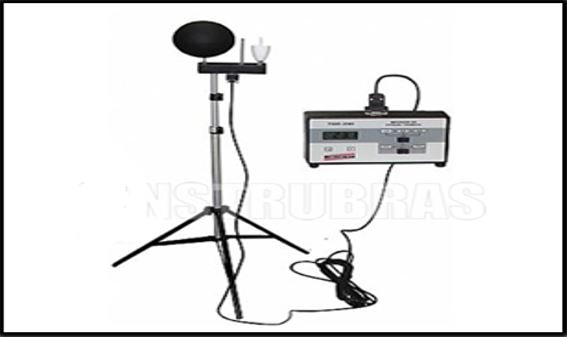

De forma mais detalhada o item 5.2 – Equipamentos de Medição da NORMA DE HIGIENE OCUPACIONAL – PROCEDIMENTO TÉCNICO – AVALIAÇÃO DA EXPOSIÇÃO OCUPACIONAL AO CALOR – NHO 06 DA FUNDACENTRO, apresenta as especificações mínimas do conjunto convencional de termômetros para a determinação do IBUTG – Índice de Bulbo Úmido Termômetro de Globo, conforme segue:

  1. a) Termômetro de globo

Dispositivo destinado à determinação da temperatura de globo (tg), constituído de:

  •  uma esfera oca de cobre de aproximadamente 1 mm de espessura e com diâmetro de 152,4 mm, pintada externamente de preto fosco, com emissividade mínima de 0,95, e com abertura na direção radial, complementada por um duto cilíndrico de aproximadamente 25 mm de comprimento e 18 mm de diâmetro, destinado à inserção e fixação de termômetro;
  •  um termômetro de mercúrio com escala mínima de +10°C a +120°C, com subdivisões de 0,2°C ou menores, e exatidão de ± 0,5°C (para a faixa de 10°C a 100°C) e ± 1,0°C (para faixas superiores a 100°C);
  •  uma rolha cônica de borracha, na cor preta, com diâmetro superior de aproximadamente 20 mm, diâmetro inferior em torno de 15 mm, e altura na faixa de 20 mm a 25 mm, vazada no centro, na direção de seu eixo, por orifício que permita uma fixação firme e hermética do termômetro.
  1. b) Termômetro de bulbo úmido natural

Dispositivo destinado à determinação da temperatura de bulbo úmido natural (tbn), constituído de:

  •  um termômetro de mercúrio com escala mínima de +10°C a +50°C, com subdivisões de 0,2°C ou menores, e exatidão de ± 0,5°C;
  •  um erlenmeyer de 125 ml, contendo água destilada;
  • um pavio em forma tubular, na cor branca, de tecido de algodão com alto poder de absorção de água, com comprimento mínimo de 100 mm.
  1. c) Termômetro de bulbo seco

Dispositivo destinado à determinação da temperatura do ar, denominada temperatura de bulbo seco (tbs), constituído de:

  •  um termômetro de mercúrio com escala mínima de +10°C a +100°C, com subdivisões de 0,2°C ou menores, e exatidão de ± 0,5°C.
